8.9.1呈現明顯屈服（不連續屈服）現象的金屬材料，相關產品標準應規定測定上屈服強度或下屈服強度或兩者如未具體規定，應測定上屈服強度和下屈服強度，或下屈服強度（圖2）。

按照3.9.2.1和3.9.2.2的定義及采用下列方法測定上屈服強度和下屈服強度。
8.9.1.1圖解法：試驗時記錄力延伸曲線或力位移曲線從曲線圖讀取力首次下降前的力和不計初始瞬時效應時屈服階段中的最小力或屈服平臺的恒定力將其分別除以試樣原始橫截面積（So)得到上屈服強度和下屈服強度（見圖2）仲裁試驗采用圖解法。
8.9.1.2 指針法：試驗時，讀取測力度盤指針首次回轉前指示的力和不計初始瞬時效應時屈服階段中指示的最小力或首次停止轉動指示的力將其分別除以試樣原始橫截面積（So）得到上屈服強度和下屈服強度。
8.9.1.3使用自動裝置（例如微處理機等）或自動測試系統測定上屈服強度和下屈服強度，可以不繪制拉伸曲線圖。
規定殘余延伸率（Ar）的驗證試樣達到規定溫度并保溫后，施加至規定力，如產品標準無規定，通常保持試驗力10s12s，然后卸除力，驗證其殘余延伸是否超過規定的殘余延伸率。
8.11抗拉強度（Rm）的測定按照3.9.1的定義和采用圖解法或指針法測定抗拉強度。
試樣拉伸至斷裂，從記錄的拉伸曲線圖上確定試驗過程中達到的力，或從測力度盤上讀取力用力除以試樣原始橫截面積得到抗拉強度。
可以使用自動裝置（例如微處理機等）或自動測試系統測定抗拉強度，可以不繪制拉伸曲線圖當材料顯示特殊屈服現象時，可參照附錄F測定其抗拉強度。
8.12斷面收縮率也）的測定應按3.7條定義測定斷面收縮率。
在室溫下將拉斷的圓形橫截面試樣在斷裂處緊密對接在一起，使其軸線處于同一直線上，在其直徑最小處的兩個相互垂直方向測量直徑，用其算術平均值計算最小橫截面積。
矩形橫截面試樣、弧形橫截面試樣、管段試樣和直徑小于3mm的試樣，一般不測定其斷面收縮率如要求測定，由雙方協商其測定方法。

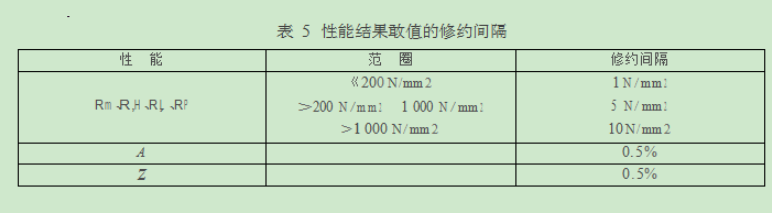

結果處理：試驗測定的性能結果數值應按照相關產品標準的要求進行修約如未規定具體要求，應按照表5的要求進行修約修約的方法按照GB/T8170。
