一、主題內容與適用范圍
本規范規則了選用機械式聯軸器(簡稱聯軸器〉的核算方法,以及選用核算時有聯系數。
本規范適用于剛性聯軸器、撓性聯軸器和彈性聯軸器的選用核算.
二、引證規范
GB 3931 機械式聯軸器名詞術語
三、術語
1) 撓性聯軸器
傳遞轉矩過程中主、從動端無相對滑動且對兩頭基地的偏移具有抵償功能的聯軸器。
2) 交變疲憊轉矩TK
長時間周期性循環改變的轉矩。
3) 自動端沖擊轉矩TAS
自動端在起動或變速時而發生的瞬時轉矩。
4) 從動端沖擊轉矩T兇
從動端在載荷改變或制動時而發生的瞬時轉矩。
5) 自動端激振轉矩TAj
自動端發生周期性振幅時的轉矩。
6) 從動端撤振轉矩Tu ,
從動端發生周期性振幅時的轉矩。
7) 動力機系數Kw
因為動力機種類不一樣而導致的附加載荷系數。
8) 起動系數Kz
因為起動頻率而導致的附加載荷系數。
9) 溫度系數K.
思考在溫度影響下非金屬彈性元件資料的強度下降系數。
10) 頻率系數Kf
因為交變疲憊轉矩頻率的影響系教。
11) 放大系數Kv
在振蕩系統中選用彈性聯軸器時,思考激振轉矩增大的系數。
12) 自動端沖擊系數KAS
自動端沖擊轉矩所發生的增大系數。
13) 從動端沖擊系數Kω
從動端沖擊轉矩所發生的增大系數。
14) 自動端的轉動慣量JA
自動端與聯軸器轉速有關的所具有的轉動慣量總和。
15) 從動端的轉動慣量JL
從動端與聯軸器轉速有關的所具有的轉動慣量總和。
16) 自動端質量系數KAJ
自動端在沖擊和激振時轉動慣量散布影響系數。
17) 從動端質量系數KLJ
從動端在沖擊和激振時轉動慣量散布影響系數。
四、聯軸器選用核算
1. 聯軸器的轉矩

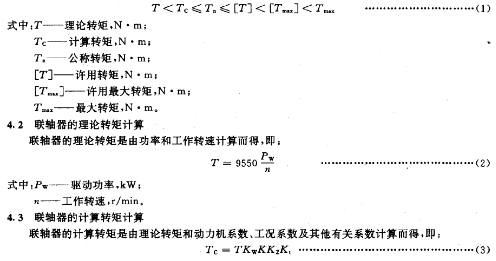

聯軸器的主參數是公稱轉矩孔,聯軸器別的轉矩按GB 3931 的規則。選用時各轉矩間應符合以下聯系:
