一、規模
    本綱要適用于液壓式全能試驗機的型式評估。液壓式拉力〈或壓力)試驗機的型式評估、木材全能試驗機靜力部分的型式評估可參照本綱要履行。
二、引證文獻
JJF 1011- 2006 力值與硬度計量術語及界說
JJG 139-1999 拉力、壓力和全能試驗機
JJG 474-1986 木材全能試驗機
GB/ T 2611- 2007 試驗機通用技能要求
GB 5226. 1- 2008 機械電氣安全機械電氣設備第1 部分:通用技能條件
CIEC 60204-1: 2005 , Safety of machinery-Electrical equipment of machines-Part 1:
General requirements , IDT)
GB/ T 3159- 2008 液壓式全能試驗機
GB/T 13634- 2008 單軸試驗機查驗用規范測力儀的校準CISO 376: 2004 , Metallic
materials-calibration of force-proving instruments used for the verification of
uniaxial testing machines , IDT)
GB/ T 16825. 1- 2008 靜力單軸試驗機的查驗第1 部分:拉力和〈或〉壓力試
驗機測力系統的查驗與校準(ISO 7500-1: 2004 , Metallic materials-Verification of
static uniaxial testing machines- P art 1; Tension/compression testing machines- Verification
and calibration of the force-measuring system , IDT)
GB/T 22066-2008 靜力單軸試驗機用計算機數據收集系統的鑒定
JB/ T 6146-2007 引伸計技能條件
上述文件中的條款經過本綱要的引證而變成本綱要的條款。但凡注日期的引證文
件，其隨后一切的修正單(不包括訂正的內容)或修正版均不適用于本綱要，但是， 鼓
勵依據本綱要達成協議的各方研討是不是可運用這些文件的版別。但凡不注日期的引
用文件，其版別適用于本綱要。
三、術語及符號
1. 符號和闡明

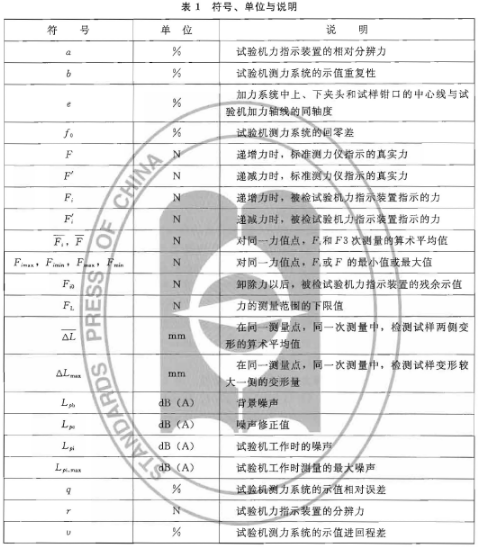

本綱要運用的符號、單位與闡明見表1 。

四、 原理和用處
    液壓式全能實驗機(以下簡稱實驗機〉是由液壓系統施加力值的資料實驗機，主要用于金屬、非金屬資料的力學功能實驗。木材全能實驗機是具有測驗?zāi)静牡睦臁⒕o縮、劈裂、沖擊、抗折和硬度等多種功
能的資料實驗機。
1. 構造
   實驗機通常包含加力系統、測力系統和變形測量系統。此外，依據實驗機的不一樣用途，還能夠選配各種附件。
五、法制辦理要求
★ 計量單位要求
   實驗機應選用法定計量單位。力值的單位選用牛[頓] (符號: N) 及其倍數或分?jǐn)?shù)單位;變形的單位選用米(符號: m) 及其倍數或分?jǐn)?shù)單位;時刻的單位選用秒(符號: s) 及其倍數或分?jǐn)?shù)單位。
★ 準確度要求
   實驗機按其各項技能指標劃分為O. 5 級、1 級兩個等級。各等級的技能指標見表2 、表3 。
★ 計量法制象征和計量用具標識的要求
   必須在實驗機機身的顯著部位標示計量法制象征和計量用具標識，其象征和標識應明晰可辨、結實牢靠。
★ 計量法制象征的內容
   制作計量用具許可證的象征和編號(實驗樣機應預留方位)；逐個計量用具型式贊同象征和編號(實驗樣機應預留方位;本項不是強制性規則) ；產品合格印、證(此項可與實驗機本體分隔設置)。
★ 計量用具標識的內容
——稱號;
——規范、類型;
——額定力值;
——等級;
——出廠日期、編號;
——制作者稱號。
★ 要求單位應提交的技能資料和實驗樣機
★ 要求單位應提交的技能資料
逐個樣機相片;
——產品規范(含檢查辦法) ;
——總裝圖、電路圖和主要零部件圖;
——運用說明書;
制作單位或技能組織所做的實驗報告。
★ 實驗樣機
   要求單位應按下列準則供給實驗樣機:按單一產品要求的，樣機數量為(l ~3)臺;按系列產品要求的，每個系列產品中抽取三分之一具有代表性的規范產品(由承當實驗的技能組織依據要求單位供給的技能資料斷定，準則上應包含該系列產品中額定力值和最小的兩種規范) ;每種規范的樣機數量，按單一產品的準則履行。按以上原則，數量太多的，可適當削減樣機數量。在技能組織的實驗室設備、實驗有艱難的，可由技能組織提出，經托付的政府計量行政部門贊同后，技能組織能夠派技能人員到要求單位的出產現場或許運用現場進行實驗。
六、計量要求
1. 加力系統
2. 通常功能
3. 實驗機機架應具有滿足的剛性和實驗空間，便于進行各種實驗，并易于裝卸試樣、試樣夾具、輔具以及實驗機附件和規范測力儀。
4. 實驗機在施加和卸除力的過程中應平穩，無沖擊和振動景象。
5. 液壓系統和設備
    實驗機的液壓系統和設備應有牢靠的密封，無漏油景象，并應符合GB/T 2611一2007 中第8 章的有關規則。
6. 拉伸實驗夾持設備

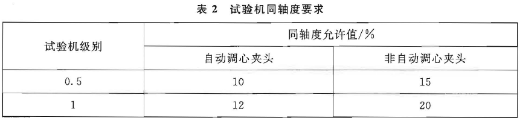

7. 在施加力的過程中，拉伸實驗夾持設備在恣意方位上，其上、下夾頭和試樣鉗口的中心線應與實驗機的加力軸線同軸，對應實驗機的等級和不一樣方式的夾頭，其同軸度應符合表2 的規則。

1. 夾頭應夾持牢靠，在夾持部分的全長內應均勻地夾緊試樣，在實驗過程中，試樣在鉗口內不該發生相對滑移。
2. 施加實驗力或拉斷試樣后，鉗口各部位應無損傷。
3. 鉗口應具有互換性，其洛氏硬度應為55 HRC~ 65 HRC 。
4. 緊縮實驗裝置
5. 上、下壓板的中心線應與機架的中心線重合。
6. 下壓板的作業面上應明晰地刻有試樣定位用的不一樣直徑的同心圓刻線或互成90。角的刻線，刻線的最小深度和寬度以易于調查且不影響實驗成果為宜。
7. 壓板的作業外表應潤滑、平坦，外表粗糙度參數Ra 的答應值為o. 80μffio
8. 壓板的球面支承應合作杰出、活動自若。
9. 壓板的洛氏硬度不該低于55 HRC 。
10. 曲折實驗裝置
11. 曲折壓頭與兩個曲折支座之間應平行。
12. 兩個曲折支座的高度應共同。
13. 曲折實驗裝置上標尺的零位線應與施加力的中心線重合。
14. 曲折壓頭及兩支承的洛氏硬度不該低于50 HRC 。
